АДСС оптички кабл

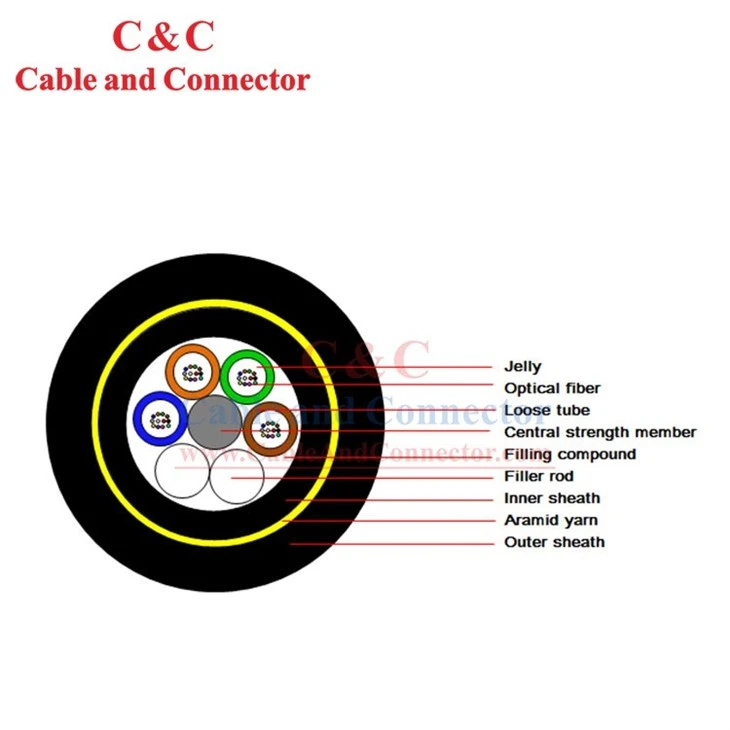

Структура и параметар кабла
|
СН |
Ставка |
Јединица |
Валуе |
|
1 |
бр. влакана |
цоунт |
48, 60 |
|
2 |
Број влакана по цеви |
цоунт |
12 |
|
3 |
Број елемената |
цоунт |
6 |
|
4 |
Пречник кабла |
мм (±5%) |
13.8 |
|
5 |
Тежина кабла |
кг/км (±10%) |
150 |
|
6 |
МАТ (МАКС. Дозвољена радна напетост) |
N |
5000 |
|
7 |
Краткорочна симпатија |
Н/100мм |
2200 |
Напомена: Механичке величине су номиналне вредности.
Главни тест механичких и еколошких перформанси
|
Ставка |
Метод тестирања |
Услови прихватања |
|
Затезна чврстоћа ИЕЦ 60794-1-2-Е1 |
- Оптерећење: Максимална инсталациона напетост - Дужина кабла: око 50м - Време учитавања: 1 мин |
- Влакна £ 0,6% - Нема ломљења влакана и оштећења омотача. |
|
Црусх Тест ИЕЦ 60794-1-2-Е3 |
- Оптерећење: Краткотрајно згњечење - Време учитавања: 1 мин |
- Промена губитка £ 0.1дБ@1550нм - Нема ломљења влакана и оштећења омотача. |
Пројектовање АДСС кабловске структуре, техничке спецификације
1.Елементи дизајна АДСС оптичког кабла:
A.Метеоролошка област животне средине:
а. Брзина ветра б Дебљина леда ц Температура ваздуха
б. Топографија и рељеф.
B.Електрични водови који ће се поставити:
а. Називни напон и максимални радни напон б тип стуба и тип и распоред жице и уземљења.
ц. Затезна дужина пресека и стандард.
б. Зауставна удаљеност (представља зауставну удаљеност, максималну хоризонталну зауставну удаљеност, максималну вертикалну зауставну удаљеност).
д. Максимални прогиб жице и жице за уземљење у сваком делу затезања.
Карактеристике оптичких влакана
|
Информације о влакнима Г652Д |
|
| Пречник поља режима (1310нм) | 9.2мм±0.4мм |
| Пречник поља режима (1550нм) | 10.4мм±0.8мм |
| Одсечена таласна дужина кабловског влакна (λцц) | £1260нм |
| Слабљење на 1310 нм | £0.36 дБ/км |
| Слабљење на 1550 нм | £0.22дБ/км |
| Губитак савијања на 1550 нм (100 окрета, радијус 30 мм) | £0.05 дБ |
| Дисперзија у опсегу од 1288 до 1339 нм | £3,5пс/ (нм•км) |
| Дисперзија на 1550нм | £18пс/ (нм•км) |
| Нагиб дисперзије на таласној дужини нулте дисперзије | £0.092пс/ (нм2•км) |
